正交异性钢桥面板U肋内焊技术介绍
采用U肋内焊技术,将U肋与桥面板之间的连接焊缝由单侧角焊缝改变为双侧角焊缝形式,可大幅降低焊根处及桥面板焊趾处的拉应力值,从而避免从焊缝焊根处萌生的疲劳裂纹问题,同时可大幅提高桥面板焊趾处抗疲劳性能。
U肋内焊

|
U肋板厚 |
坡口尺寸 |
焊接材料及规格 |
内焊焊接参数 |
焊接道次 |
|
8mm |
单侧坡口,钝边1.5mm,坡口角度55° U肋组装间隙≤0.5mm(局部≤1.0mm) |
内焊采用实心焊丝(无镀铜、桶装),直径Φ1.2mm, 外焊采用金属粉芯药芯焊丝,直径Φ1.4mm, 保护气采用三元混合气(Ar+CO2+O2) |
电流270-290A, 电压30-32V, 焊速360-390mm/min, |
先内焊后外焊 内焊单道,外焊打底、盖面两道 (外侧定位焊采用实心焊丝气保焊) |
|
10mm |
单侧坡口,钝边2.0mm,坡口角度55° U肋组装间隙≤0.5mm(局部≤1.0mm) |


图3 U肋内焊焊缝外观
值得说明的是,U肋内焊工艺的实施,在U肋内侧先焊接一道角焊缝后,将给U肋外侧焊缝焊接工艺的优化提供更大的空间,后续拟将在U肋外侧焊缝采用埋弧焊工艺,可进一步改善劳动条件,提高生产效率。
2.1 内焊焊缝外观检测
采用高清在线视频监控系统进行焊缝外观检测,可以清晰观察到置于焊缝表面的像质计,像质计直径0.1mm(国家标准中最细),既可观察整个焊接过程,还可以满足焊后焊缝表面外观质量的观察和检验。采用大容量存储硬盘,可随时调阅和追溯焊接图像。利用射线探伤像质计比拟焊缝表面裂纹,进行视频图像识别,见图4;通过屏幕标尺可监测内焊焊缝尺寸,见图5。

2.2 内焊缝磁粉探伤机器人
检测配套的内焊缝磁粉探伤机器人可以对U肋内焊缝任意位置裂纹进行磁粉探伤检测,并通过内置的位移传感器,定位缺陷位置,从而可配合修磨机器人对缺陷进行精确修磨补焊。同时可实时记录工业视频、缺陷位置及板单元编号存储备档。
2.3 超声相控阵检测
采用U肋内焊技术,U肋角焊缝由单侧变为双侧,需对U肋双侧角焊缝内部未熔透高度进行无损检测,采用GE超声相控阵设备,型号PHOSOR XS,探头在U肋外侧腹板检测,采用缺陷信号图像端点读值法。相对于U肋单侧角焊缝熔深只需读取缺陷信号图像一个端点的深度值,对于U肋双侧角焊缝,可读取缺陷信号图像两个端点的深度值,取其差值即为U肋双侧角焊缝的未熔透高度值,图6为GE超声相控阵设备,图7为U肋双侧角焊缝超声相控阵检测未熔透高度的读值方法示意。结合具体焊接工艺,此种检测方法也可对U肋双侧角焊缝的内部缺陷(包括裂纹)进行有效检测。

2 U肋内焊焊缝的评判及返修
U肋内焊焊缝外观评判标准见表2,焊缝修补方法见表3。

表3 U肋内焊焊缝修补方法


图8 U肋内焊焊缝修磨机器人修磨效果图
图9为U肋内焊焊接裂纹缺陷返修方案,先采用U肋内焊修磨系统在U肋内焊进行焊缝修磨,修磨至接近焊缝根部,再在内侧采用U肋内焊系统进行补焊处理,之后在外侧进行碳弧气刨清根,打磨后采用磁粉探伤检测,确认无裂纹缺陷后,在外侧进行返修焊接。该缺陷焊缝经返修后达到了全熔透焊缝要求。

图9 U 肋内焊焊接裂纹返修方案
4 达到的技术指标(特殊尺寸规格可根据客户需求定制)
(1)U肋内焊设备加工能力:适应U肋截面:≥260mm(内宽)×250mm(内高),U肋中心间距:≥400mm。面板单元宽度、板单元长度、面板厚度均无任何限制,焊接速度300~ 800mm/min,可一次性完成6根及以上U肋所有内焊焊缝的焊接。
(2) U肋内焊焊缝无漏焊、裂纹、咬边缺陷,焊缝外观质量实现在线视频监控,分辨率小于0.1mm,内部质量的超声相控阵无损检测精度小于0.2mm。
(3)根据U肋焊缝熔透率设计要求,采用的U肋内焊焊接工艺,U肋角焊缝熔透率可稳定达到80%以上。
(4)U肋内焊外观成形良好,焊脚尺寸6~7mm,局部4~5mm。
(5)单台产能:按6块板单元/班以上(每班设定8小时)。每天两班12块以上。
5 疲劳试验情况
委托华中科技大学进行了U肋内焊试验件的疲劳试验,试验结果表明,仅增加一道U肋内焊,U肋与桥面板的连接焊缝由单侧焊改变为双侧焊,疲劳寿命提高400%以上。

图10 疲劳试验结果
6 结论
在世界范围内首次成功开发应用了正交异性钢桥面板U肋内焊成套技术,实现U肋内部角焊缝的可焊、可检、可修;U肋内焊技术将U肋与桥面板连接焊缝由单侧角焊缝变为双侧角焊缝,为提高正交异性钢桥面板疲劳耐久性提供了全新的技术解决方案。

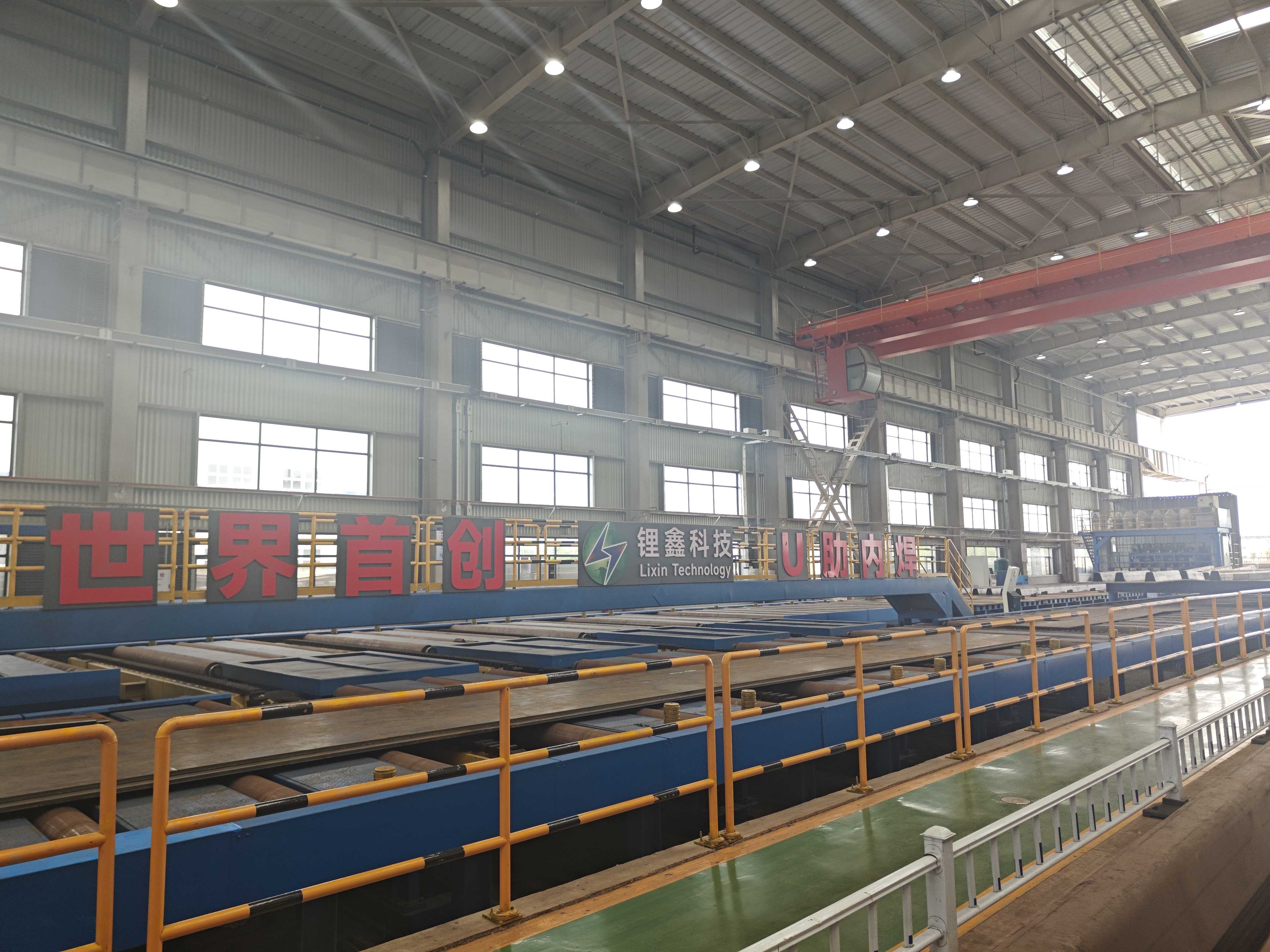

中山基地现场实物图
